【负载均衡】keepalived+haproxy构建高可用负载均衡集群

9年前 (2015-09-09)     作者:Jiaozn     分类:K8s     阅读次数:4365     评论(0)

本章将使用keepalived做为高可用集群调度用户请求,并且检测haproxy负载均衡器的状态,实时地完成节点的动态调整。

keepalived原理图:


Layer3:Keepalived使用Layer3的方式工作式时,Keepalived会定期向服务器群中的服务器

发送一个ICMP的数据包(既我们平时用的Ping程序),如果发现某台服务的IP地址没有激活,Keepalived便报告这台服务器失效,并将 它从服务器群中剔除,这种情况的典型例子是某台服务器被非法关机。Layer3的方式是以服务器的IP地址是否有效作为服务器工作正常与否的标准。在本文 中将采用这种方式。

Layer4:如果您理解了Layer3的方式,Layer4就容易了。Layer4主要以TCP端口的状态来决定服务器工作正常与否。如web server的服务端口一般是80,如果Keepalived检测到80端口没有启动,则Keepalived将把这台服务器从服务器群中剔除。

Layer5:Layer5就是工作在具体的应用层了,比Layer3,Layer4要复杂一点,在网络上占用的带宽也要大一些。 Keepalived将根据用户的设定检查服务器程序的运行是否正常,如果与用户的设定不相符,则Keepalived将把服务器从服务器群中剔除。

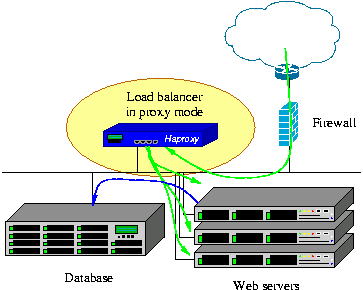

haproxy工作机制:

HAProxy相比LVS的使用要简单很多,功能方面也很丰富。当 前,HAProxy支持两种主要的代理模式:"tcp"也即4层(大多用于邮件服务器、内部协议通信服务器等),和7层(HTTP)。在4层模式 下,HAProxy仅在客户端和服务器之间转发双向流量。7层模式下,HAProxy会分析协议,并且能通过允许、拒绝、交换、增加、修改或者删除请求 (request)或者回应(response)里指定内容来控制协议,这种操作要基于特定规则。

系统环境:CentOS6.4

                iptables 关闭

               selinux is    disabled

一、keepalived的安装与配置

#tar zxf keepalived-1.2.7.tar.gz

#cd keepalived-1.2.7

#./configure --prefix=/usr/local/keepalived                              指定路径编译

其中可能安装一下依赖包:

openssl-devel   popt-devel        libnl-devel

# make && make install                                                            执行make安装

# cd /usr/local/keepalived/                                                      默认主目录,存在sbin/和etc/目录

# ln -s /usr/local/keepalived/sbin/keepalived /sbin/                 便于管理keepalived,将文件链接

# ln -s /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/

#ln -s /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/

# ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/

# vim /etc/keepalived/keepalived.conf
 root@localhost
}
   notification_email_from keepalived@server3.example.com                       通知收件人地址
virtual_router_id 88                                                                                    定义虚拟路由id
    priority 100                                                                                            定义主节点(权值决定)
   virtual_ipaddress {                                                                                    定义VIP
        192.168.0.88
    }
}

使用lvs+keepalived时使用一下配置
virtual_server 192.168.0.88 80{                                                                  定义虚拟服务
    delay_loop 6
    lb_algo rr                                                                                                使用轮询方式调度算法
    lb_kind DR                                                                                            使用DR直连模式
  #  persistence_timeout 50       这个是nat的必须做的,如果加上这个的话,就会持续链接这个
    protocol TCP
    real_server 192.168.0.198 80 {                                                             定义真实服务
        weight 1
         TCP_CHECK   {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.0.199 80 {
        weight 1
         TCP_CHECK   {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }

#/etc/init.d/keepalived start

因为要构建keepalived高可用集群,因此需要在keepalived备用节点上安装配置同样的服务。


二 、 haproxy的安装与配置

#tar zxf haproxy-1.4.23.tar.gz

#cd haproxy-1.4.23

#find -name *.spec                                                                    发现spec文件,可以将源码包打压成rpm

#yum install rpm-build -y                                                            安装rpm包构建软件

#rpmbuild -tb haproxy-1.4.23.tar.gz                                            使用源码包构建rpm包

#cd /root/rpmbuild/RPMS/x86_64                                                生成的rpm包

#rpm -ivh *.rpm                                                                            安装keepalived的rpm包

# vim /etc/haproxy/haproxy.cfg
defaults
        log     global
        mode    http
        option  httplog
        option  dontlognull
        retries 3
        option   redispatch
        maxconn 2000
        contimeout      5000
        clitimeout      50000
        srvtimeout      50000
listen status_auth 192.168.0.103:8080                           给监控界面做一个端口绑定,指定用户和密码
         stats enable
         stats uri /admin
         stats auth  user:passwd                                         定义监控页面的用户和密码
         stats refresh   6

slisten   ha_proxy 192.168.0.103:80                在103主机上定义真实主机(Real Server)
        balance roundrobin
        server  inst1 192.168.0.198:80
        server  inst2 192.168.0.199:80

# vim /etc/rsyslog.conf
开启tcp或者udp
$ModLoad imudp
$UDPServerRun 514
local0.*                                               /var/log/haproxy.log
#/etc/init.d/rsyslog restart

#/etc/init.d/haproxy start

web负载均衡方案haproxy构建完毕!

访问http://192.168.0.103 可以访问到198和199主机的内容

访问http://192.168.0.103:8080 使用用户名和密码登陆可以查看链接状态


三、整合keepalived和haproxy

# vim check_haproxy.sh                                 编写一个检测haproxy状态脚本
#!/bin/bash
/etc/init.d/haproxy status &> /dev/null || /etc/init.d/haproxy restart &> /dev/null
if [ $? -ne 0 ] ;then
/etc/init.d/keepalived stop &> /dev/null
fi

# chmod +x check_haproxy.sh
#./check_haproxy.sh                                  在haproxy关闭时自动启动haproxy

修改keepalived文件

# vim keepalived.conf
vrrp_script check_haproxy {
      script "/opt/check_haproxy.sh"
      interval 2
     weight  2
}

    virtual_ipaddress {
        192.168.0.88                                     新的VIP
    }
    track_script {
         check_haproxy
}

# vim /etc/haproxy/haproxy.cfg
listen  www.domain.com  *:80                        所以IP都可以访问(给本机VIP做解析)
        cookie  SERVERID rewrite
        balance roundrobin
        server  app1_1 192.168.0.198:80 cookie app1inst1 check inter 2000 rise 2 fall 3
        server  app1_2 192.168.0.199:80 cookie app1inst2 check inter 2000 rise 2 fall 3

listen status_auth *:8080                                使用任意客户端检测
         stats enable
         stats uri /admin
         stats auth  user:passwd                                         定义监控页面的用户和密码
         stats refresh   6

# /etc/init.d/keepalived restart

# ip addr show                                   查看主keepalived已经加载了VIP资源
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:9c:c9:22 brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.103/24 brd 192.168.0.255 scope global eth0         103为主节点IP
    inet 192.168.0.88/32 scope global eth0                                  88为VIP

# /etc/init.d/haproxy status                  查看状态为running

注意:构建keepalived+haproxy高可用负载均衡集群必须在两个节点分别配置两个服务,并且保证相同的配置和服务,在备用节点上注意将权值修改小些。

测试高可用和负载均衡:

任何一个主机的keepalived出现故障,另外一个主机会接管相应的资源。

任何一个haproxy出现故障,客户仍然可以访问后端Real Server提供的服务。
